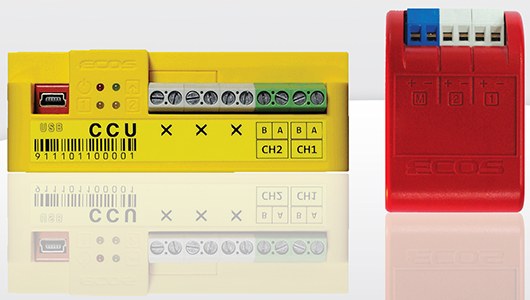

AMR · 원격검침 시스템
통신변환장치 · 펄스변환장치
Communication Control Unit · Pulse Interface Unit
CCU · PIU
- CCU — AMR 통신망과 원격검침 컴퓨터 연결
- PIU — 펄스출력 미터를 원격검침시스템에 연결
CCU 제품 특징
통신채널
- 컴퓨터 연결용 USB 포트 1EA
- AMR 연결용 RS485 포트 2EA (독립된 채널)
하드웨어만으로 신호 자동변환
- 소프트웨어 처리절차가 없으므로 반응속도가 빠름
- 오동작 가능성이 작음
전기사고 확산방지
- 세대 연결용 RS485 채널에 isolated 전원 사용
4개의 LED로 통신상태 표시
- 전원, 데이터 전달방향 나타냄
- LED로 정상 동작 여부 판단 가능
설치 · 전원
- 입력전원 : USB 전원 (별도 전원공급 필요 없음)
- 착탈식 고정 홀더 : 설치 및 수리가 용이
- 나사식 터미널 블록 : 견고한 라인접속
PIU 제품 특징
통신채널
- 펄스 출력용 아날로그미터 연결 포트 2EA
- 세대 연결용 MNET 포트 1EA (세대내 AGU 연동용)
입력펄스 잡음 제거
- 내부에 하드웨어 필터 사용
- 펄스의 길이를 감시하여 유효펄스 구별
- 입력펄스간 사이간격을 감시하여 유효펄스 구별
강력한 통신지원
- 하드웨어 UART 사용
- 동일 제품으로 타사 및 자사의 모든 프로토콜 지원
다양한 전원공급
- 통신라인에서 전력선 통신방식으로 전원공급
- 정전시 내부의 보조배터리 사용
Alarm 기능
- 입력펄스의 잡음이 감지되면 원격검침 시스템에 알림
- 배터리 잔량을 체크하여 원격검침 시스템에 알림
터미널
- 나사식 터미널 블록 : 견고한 라인접속

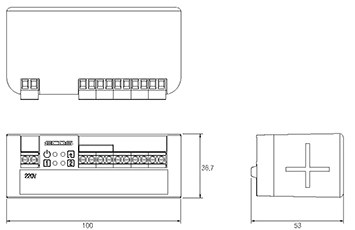

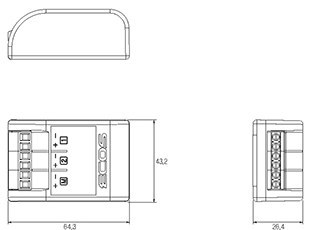

도면 · 구성
이미지를 누르면 크게 볼 수 있습니다.
설치 · 사용 시 유의사항
- 제품의 특징은 시스템 구성방법이나 사양에 따라 변경될 수 있습니다.
- 본 제품은 태스콘의 에너지 미터들에 최적화 되어 있습니다.
- 태스콘의 에너지 미터와 연동시 단일화된 One-Stop 유지보수 서비스를 제공받을 수 있습니다.
제품 문의
제품, A/S 관련 문의는 본사 031-708-6700로 연락 주시면 신속하게 안내해 드립니다.
