POWER QUALITY · 고조파 필터
영상고조파필터 모니터링 시스템
Zero Harmonic Filter Monitoring System

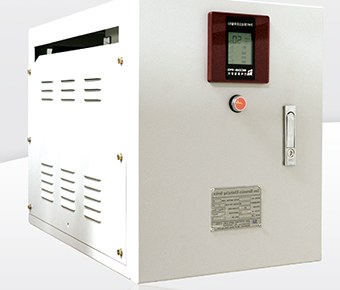

ECOS-ZHF
- 영상고조파필터에 전력품질측정장치를 더한 ECOS-ZHF 장치
- 여러 지점의 고조파 발생원을 원격으로 실시간 감시
- 관련특허 보유 — 특허 제10-1138430 (영상 고조파 필터링 시스템)
개요
일반 고조파저감장치들은 특별한 display 장치없이 저감되는 전류의 크기만을 아날로그로 표시하는 수준으로서, 고조파가 어느정도 발생하고 저감되는지를 전혀 알 수 없는 단순한 고조파필터에 불과합니다.
영상고조파필터에 전력품질측정장치를 설치하면, 고조파필터의 효율이나 전체적인 전력품질까지 실시간으로 확인할 수 있으므로, 추후 영상고조파필터의 이동과 증설 및 제거방안 제시까지 다양한 관리 포인트를 제공받을 수 있게 됩니다.
여러 지점의 고조파 발생원에 ECOS-ZHF 장치를 설치하고 원격 모니터링 시스템을 구축하여 한 곳에서 데이터를 실시간으로 감시하면, 꾸준한 데이터의 누적이 가능하여 장해가 발생되는 특정시간과 발생원을 추적할 수 있으므로 현장에 꼭 맞는 맞춤형 고조파 저감대책을 수립할 수 있게 되며, 전력사고의 원인을 찾기 위해 투입되어야 하는 많은 장비들과 인력 및 시간 등을 절감할 수 있게 됩니다.
제품 특징
표시내용
- 고조파 저감율
- R, S, T상 전류
- N(중성선)상 전류
- 필터전류
- 불평형전류
- 유효전력량
측정 데이터
- 고조파 저감율
- 차수별 고조파 전압, 전류 (1~31차)
- 전압, 전류 총합 왜곡율 (THD)
- 불평형 전류
- N상 전류, N상과 대지간의 전위차
- 역률 및 주파수, 각 상의 전압, 전류
- 유효, 무효 전력

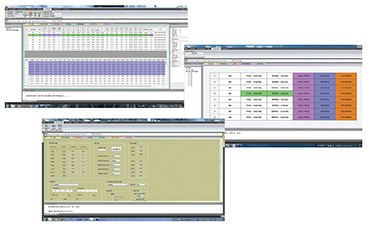

원격 모니터링의 기능
- Alarm 기능 — 설정한 상황 발생 시 경고를 발생하여 관리 효율 향상
- ECOS-ZHF 데이터 누적
- 강력한 그래프 기능 / 수동 및 자동 검침 기능
- 다양한 검색 기능
- 외부 시스템 무한 연동 — 각종 홈네트워크 서버와 연동

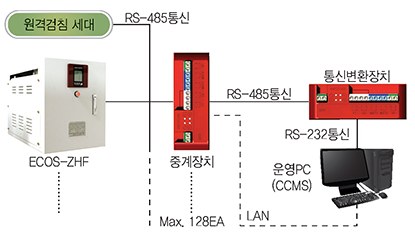

도면 · 구성
이미지를 누르면 크게 볼 수 있습니다.
