METERING · 전자식 전력량계

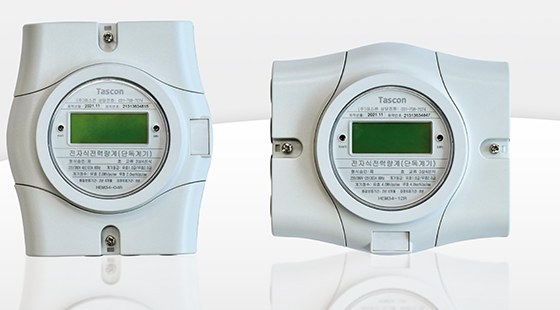

삼상 전자식 전력량계
Three Phase Digital Electricity Meter
HEM34-04R · HEM34-12R
- 삼상 4선식 전자식 전력량계로 입력부와 출력부의 구분없이 편리하게 결선할 수 있습니다.
- 상하, 좌우 타입이 구분되어 있어 분전반 구조상 용이하게 결선할 수 있습니다.
- 상하, 좌우 원하는 타입으로 현장에서 손쉽게 회전 변경이 가능한 전자식 유효/무효 전력량계입니다.
제품 사양
| 모델명 | HEM34-04R | HEM34-12R |
|---|---|---|
| 상선식 | 삼상4선식 | 삼상4선식 |
| 정격 | 220/380V 40(10)A 60Hz | 220/380V 120(30)A 60Hz |
| 결선방식 | 상하, 좌우 | 상하, 좌우 |
| 계기등급 | 1.0급 | 1.0급 |
| 계기정수 | 2.0Wh/Pulse | 4.0Wh/Pulse |
| 설치방식 | 옥내용 | 옥내용 |
| Hole Size | 6 [mm] | 11 [mm] |
| LCD / Digit Size | 48x20 / 4.6x8.2 (WxH) [mm] | |
| 통신방식 | RS-485 | |
※ 전류가 120A를 초과하는 경우 변성기부계기를 사용합니다.
단독계기 선정기준 및 권장사용 전선
| 정격전류 [A] | 단상 2선식 | 3상 4선식 | 권장전선 최소 (소선수/소선지름 mm) | 권장전선 최대 | 단자직경 [mm] | 비고 |
|---|---|---|---|---|---|---|
| 40 | 8.8kW 이하 | 26.4kW 이하 | 8(7/1.2) · 10(7/1.35) | 14(7/1.6) · 16(7/1.7) | Φ6 | 구규격 · 신규격(IEC) |
| 60 | 13.2kW 이하 | – | 14(7/1.6) · 16(7/1.7) | 38(7/2.6) · 35(7/2.52) | Φ8 | 구규격 · 신규격(IEC) |
| 120 | 26.4kW 이하 | 79.2kW 이하 | 38(7/2.6) · 25(7/2.14) | 60(19/2.0) · 50(19/1.78) | Φ10 | 구규격 · 신규격(IEC) |
※ 사용전선은 KS C 3302 [600V 비닐 절연 전선(IV)]와 동등한 것으로 한다.

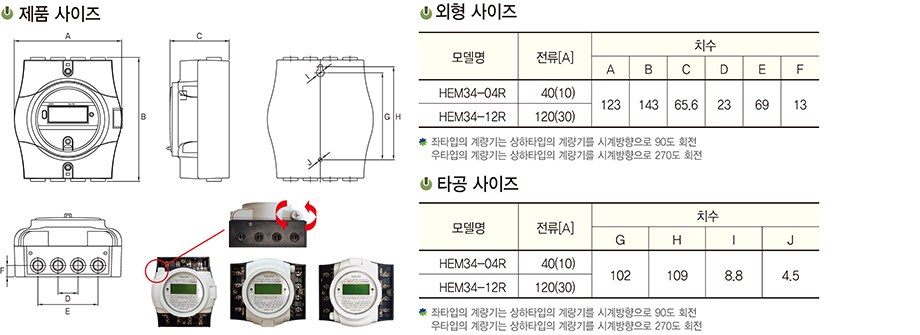

도면 · 구성
이미지를 누르면 크게 볼 수 있습니다.
설치 · 사용 시 유의사항
- 상기 제품은 옥내용이므로 설치시 직사광선, 습기 등의 영향을 받지 않는 곳에 설치하여 주시길 바랍니다. (고장의 원인이 됩니다.)
- 검침과 점검이 편리한 곳에 설치를 권장합니다.
- 터미널에 접속시 나사부는 완전히 체결되어 홀 안의 전선이 흔들리지 않아야 합니다.
제품 문의
제품, A/S 관련 문의는 본사 031-708-6700로 연락 주시면 신속하게 안내해 드립니다.
