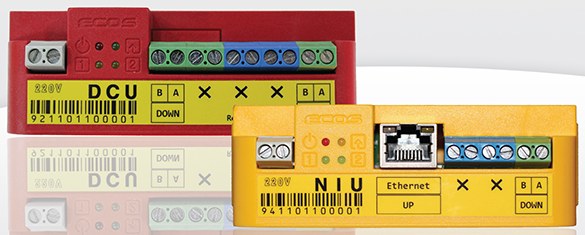

AMR · 원격검침 시스템
분산제어장치 · 네트워크 연결 장치
Distributed Control Unit · Network Interface Unit
DCU · NIU
- DCU — 통신 중계 장치 (RS485–RS485)
- NIU — 통신 중계 장치 (RS485–이더넷)
DCU 제품 특징
통신채널
- AMR 연결용 RS485 포트 1EA
- 세대 연결용 RS485 포트 1EA
하드웨어만으로 신호 자동변환
- 소프트웨어 처리절차가 없으므로 반응속도가 빠름
- 오동작 가능성이 작음
전기사고 확산방지
- 세대 연결용 RS485 채널에 isolated 전원 사용
4개의 LED로 통신상태 표시
- 전원, 데이터 전달방향 나타냄
- LED로 정상 동작 여부 판단 가능
설치 · 전원
- 입력전원 : 220VAC
- 착탈식 고정 홀더 : 설치 및 수리가 용이
- 나사식 터미널 블록 : 견고한 라인접속
NIU 제품 특징
통신채널
- AMR 연결용 이더넷 포트 1EA
- 세대 연결용 RS485 포트 1EA
단지내 초고속정보통신망 또는 홈네트워크망 이용
- 원격검침용 간선 배관공사 불필요
- TCP/IP 방식으로 손실 없는 데이터 전송
전기사고 확산방지
- 세대 연결용 RS485 채널에 isolated 전원 사용
4개의 LED로 통신상태 표시
- 전원, RS485통신, 이더넷 Rx/Tx 상태를 나타냄
- LED로 정상 동작 여부 판단 가능
설치 · 전원
- 입력전원 : 220VAC
- 착탈식 고정 홀더 : 설치 및 수리가 용이
- 나사식 터미널 블록 : 견고한 라인접속

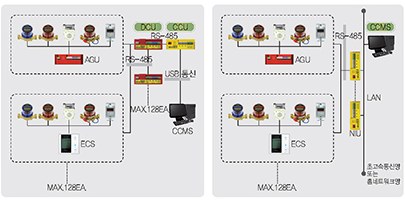

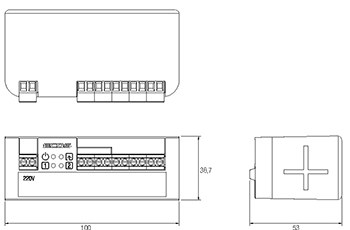

도면 · 구성
이미지를 누르면 크게 볼 수 있습니다.
설치 · 사용 시 유의사항
- 제품의 특징은 시스템 구성방법이나 사양에 따라 변경될 수 있습니다.
- 본 제품은 태스콘의 에너지 미터들에 최적화 되어 있습니다.
- 태스콘의 에너지 미터와 연동시 단일화된 One-Stop 유지보수 서비스를 제공받을 수 있습니다.
